Geschirrspüler – So ersetzen Sie den Schwimmerschalter

Lösung

Beziehen Sie sich vor jeder Reparatur- oder Wartungsarbeit stets auf die Sicherheitshinweise in der Bedienungsanleitung Ihres Produkts.https://www.electrolux.com/support/user-manuals/

WARNUNG!GEFAHR EINES ELEKTRISCHEN SCHLAGS

Vor jeder Reparatur- oder Wartungsarbeit das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.

WARNUNG!VERLETZUNGSGEFAHR

Seien Sie beim Bewegen von Geräten stets vorsichtig. Bei schweren Geräten ist es am sichersten, wenn zwei Personen sie tragen. Tragen Sie immer Schutzhandschuhe und Sicherheitsschuhe. Tragen Sie jederzeit Schutzhandschuhe, um sich vor Schnittverletzungen durch scharfe Kanten zu schützen.

WARNUNG!AUGENVERLETZUNGSGEFAHR

Tragen Sie eine Schutzbrille, wenn Sie Wartungs- oder Reparaturarbeiten mit Federn durchführen.

WARNUNG!ERSTICKUNGSGEFAHR

Kleinteile – nicht geeignet für Kinder unter 3 Jahren. Bewahren Sie alle Kleinteile und Verpackungsmaterialien außerhalb der Reichweite von Kindern auf.

Nur Erwachsene sollten das Produkt verwenden oder installieren.

Vor allen Reparatur- oder Wartungsarbeiten die Wasserzufuhr zum Gerät abstellen.

Stellen Sie sicher, dass Sie das Produkt nur für den vorgesehenen Zweck verwenden und überprüfen Sie, ob es ein kompatibles Teil für das dafür bestimmte Produkt ist.

Verwenden oder installieren Sie das Produkt nicht, wenn es beschädigt ist.

Bitte beachten Sie, dass Selbstreparaturen oder nicht fachgerechte Reparaturen Sicherheitsrisiken bergen können, wenn sie nicht ordnungsgemäß durchgeführt werden, und möglicherweise die Garantie erlöschen lassen. Das erforderliche Fachwissen zu besitzen, ist dabei unerlässlich.

ANLEITUNG ZUM AUSTAUSCH DES SCHWIMMERGERÄTS

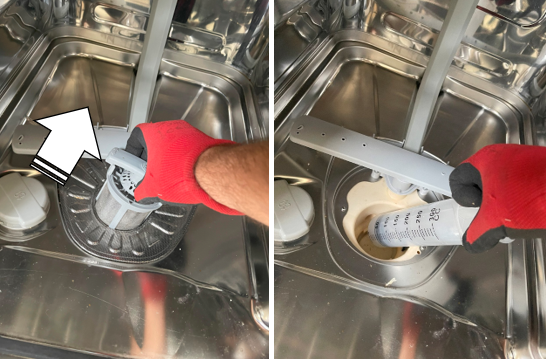

1. Entfernen Sie den Filter und sein Gehäuse und verwenden Sie eine kleine Spritze sowie einige alte Handtücher, um das Wasser aus der Sumpfkammer abzulassen.

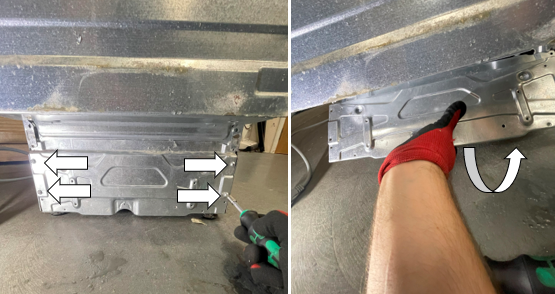

2. Lösen Sie die vier PH2-Schrauben, mit denen die Bodenabdeckung des Geschirrspülers befestigt ist, und ziehen Sie die Abdeckung dann zu sich hin, um sie zu entfernen.

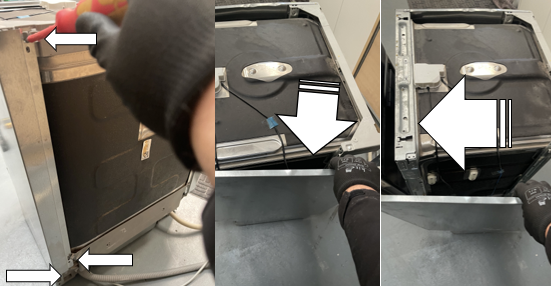

3. Lösen Sie die beiden PH2-Schrauben oben an der rechten Seitenabdeckung.

4. Um die Seitenabdeckung zu lösen, drücken Sie die drei Clips auf der Rückseite der Abdeckung nach innen und ziehen Sie sie dann nach rechts und nach vorne, um sie zu entfernen.

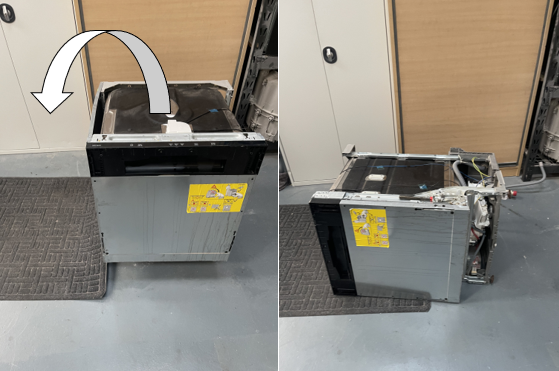

5. Heben Sie das Gerät vorsichtig auf seine linke Seite (Hinweis: Achten Sie darauf, dass zwei Personen korrektes manuelles Heben anwenden, um das Gerät sicher auf die Seite zu stellen). Hinweis: Es wird empfohlen, den Geschirrspüler auf eine Matte oder ein Handtuch zu stellen, um eventuell austretendes Restwasser aufzufangen.

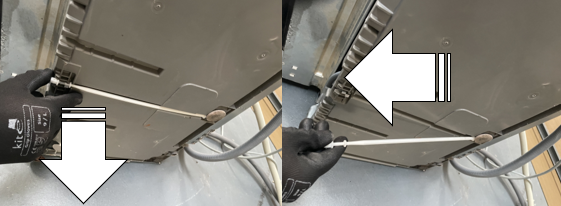

6. Lösen Sie den Verstellfuß von der Basis und ziehen Sie ihn dann zu sich heran, um ihn vom Fuß zu entfernen. Stellen Sie sicher, dass der Fuß vollständig heruntergedreht ist.

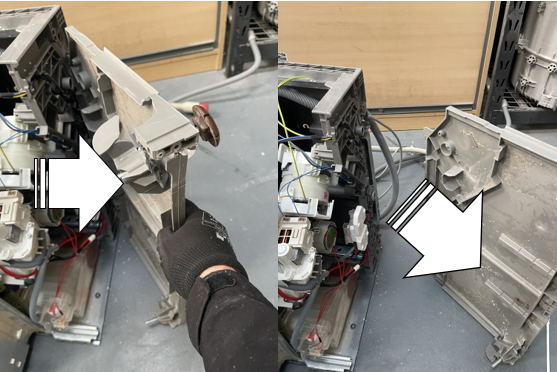

7. Ziehen Sie die Basis vorne nach unten, um sie von der Querstange zu lösen, und dann zu sich hin, um sie von der Halterung zu entfernen.

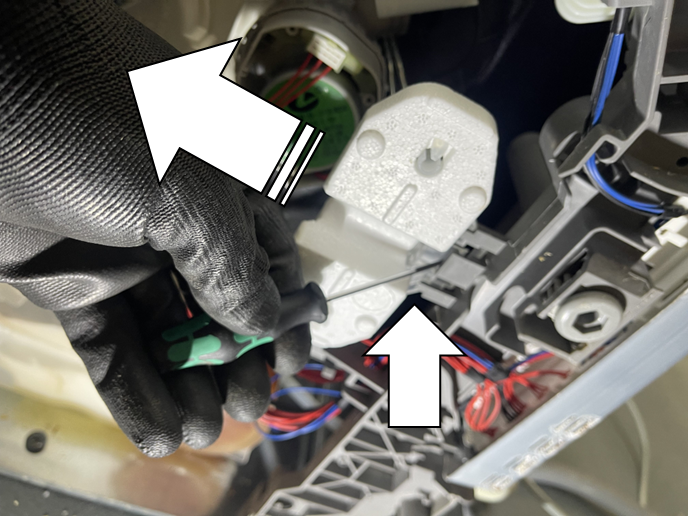

8. Verwenden Sie einen kleinen Schraubendreher mit flacher Klinge, um den Schwimmer aus seiner Halteklammer an der Basis zu lösen.

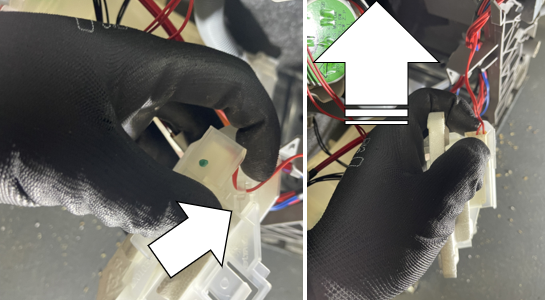

9. Lösen Sie die Kabel vom Schwimmer und trennen Sie vorsichtig die Kabelsteckverbinder von der Flachsteckhülse des Zulaufschlauchs. (Hinweis: Machen Sie vor dem Abziehen ein Foto von der Position/Lage der Verkabelung.) Achten Sie darauf, den Stecker nicht zu beschädigen.

10. Beim Zusammenbau die Schritte in umgekehrter Reihenfolge wiederholen.
