Wie weit steht der Griff beim Backofen vor?

Ausgabe

• Wie weit steht der Griff beim Backofen vor?
• Einbau von Herden in der Ecke bei L- und U-Küchen
• Backofentürgriff bei Ecklösung
• Kann ich meinen Herd in der Ecke einbauen?

Gilt für

• Herde
• Backöfen

Lösung

Beachte die folgenden Einbauvorschriften:

1. Die angegebenen Maße müssen unbedingt eingehalten werden, da es andernfalls zu einer Überhitzung kommen kann.
2. Werden Einbauherde oder Backöfen in den Ecken von L- oder U-Küchen eingebaut,
   • ist für eine uneingeschränkte Bedienbarkeit ein Mindestabstand von 60 mm zur Ecke einzuhalten.
     Dieser Abstand kann durch entsprechende Eckpassstücke sichergestellt werden.
     Dadurch haben Schubkästen, Auszüge und die Backofentür ausreichend Bewegungsfreiheit.
3. Bei Ecklösungen ist zusätzlich der Überstand des Backofentürgriffs zu berücksichtigen.

Achtung:

Der Einbau eines Herdes direkt in einer Ecke wird nicht empfohlen.
Bei Ecklösungen müssen die Anordnung und die Abmessungen der Griffe gemäß der technischen Skizze beachtet werden.

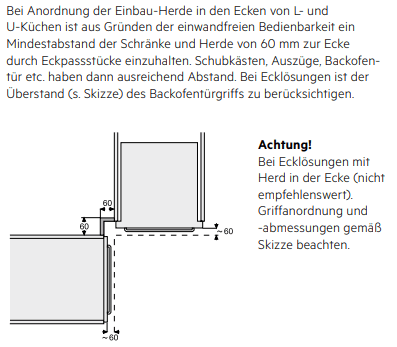

Bild 1: Skizze Einbau-Herd/Backofen-Ecklösung

Weitere Hinweise zur Installation findest du in der Bedienungsanleitung.
